5 🔌 连线
“万物互联” 🤝
5.1 关节映射
类似于四肢到脊髓的神经连接,狸宝的舵机对称地连接在NyBoard的PWM插头上。虽然狸宝没有肩膀的滚转自由度,但对应的关节序号(3~7)仍然预留着,和完整的OpenCat架构保持兼容。
NyBoard V0_1 和 V0_2 的 PWM 脚序号顺序是不一样的,但是实际连线的模式一样,所有调整都通过修改程序里的映射表完成了。
直接按照上图所示舵机编号与PWM引脚针位置的对应关系连线即可。
5.2 连接舵机

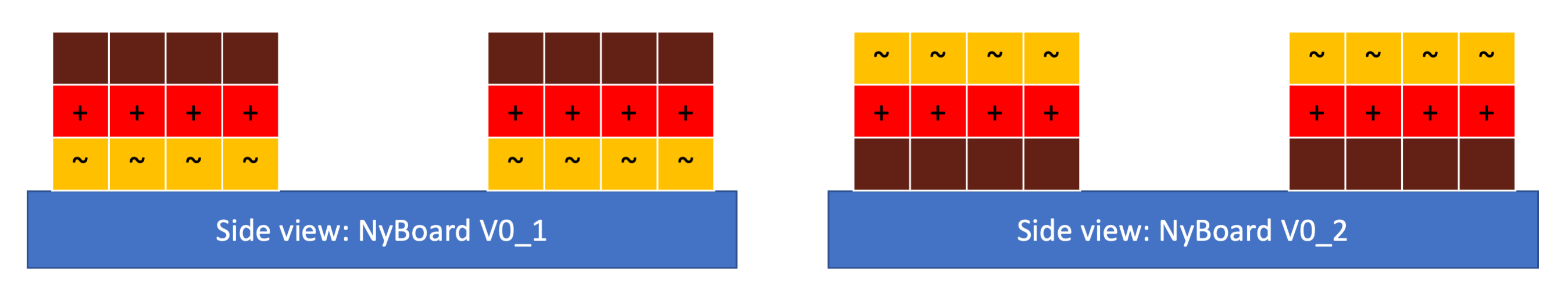

观察舵机索引号与正确的 PWM 引脚连接起来。 小心电线的方向。 舵机的棕色线为 GND (-),在NyBoard V0_1上沿中线排列。 在更高版本的 NyBoards上,它们沿外沿排列。
快速检查一下 NyBoard V0_1 上的所有棕色电线都应该远离电路板表面。 在 NyBoard V0_2 上,棕色线应靠近电路板表面。
从 NyBoard V0_2 开始(包括 V1_*的主板),舵机插线的位置还是一样的,但是颜色的方向会 NyBoard V0_1 相反。
尽管各版本NyBoard的PCB不尽相同,但连线的模式是相同的。你不需要查看电路板上的舵机序号,因为相关的映射已经在程序中解决了。你只需要在上传代码时选择正确的电路板型号。
5.3 准备校准
安装头尾和腿前必须先进入校准模式。校准时,需要将头、尾、腿部组件安装在舵机输出轴的齿轮上。暂时不要拧上螺丝。
进入校准状态有5种方法:
长按电池上按钮,将机器人身体左/右侧立开机,机器人会自动进入校准状态。
使用移动端应用 Petoi app 进入校准页面
使用 Petoi 桌面应用程序中 关节校准 子程序
如果您已经用串口适配器连接了机器人和电脑,点击“关节校准”按钮会自动进入校准状态
点击校准界面中的“校准位”按钮
在Arduino IDE的串口监视器中,输入串口命令“c”
如下图所示安装头部、尾部和腿部组件:
可以借助套件中的 L 形尺作为参考进行安装。
5.4 布线
在校准、排查和最终安装后,可以花些时间来优化布线,使狸宝看起来更清爽。在机身上分布着很多布线的小窗口可用来整理线缆,您可以发展出自己喜欢的模式,基本原则是不要让线缆干涉到舵机的运动,并且留有一定的缓冲余地。
下面是我们建议的布线方式:
NyBoard V1_* 主板 :
NyBoard V0_* 主板 :
